07 · FFU 洁净室流场实时仿真 Demo
FFU（Fan Filter Unit，风机过滤单元）下方洁净区的流场、温湿度、压力与尘埃粒子输运仿真。 这是"物理世界流场实时仿真"的首个可运行 Demo，同时提供 高保真真值 与 毫秒级快速代理 两条路径。
1. 物理场景
| 项目 | 设置 |
|---|---|
| 计算域 | 4.0 m（宽）× 3.0 m（高）2D 截面 |
| FFU 送风 | 顶棚满布，面风速 0.45 m/s（ISO 14644-4 单向流推荐值） |
| 回风 | 底部两侧回风口（0 |
| 工作台 | x ∈ [0.60, 1.80]，高 0.90 m |
| 设备 | x ∈ [0.85, 1.50]，y ∈ [0.90, 1.25] —— 热源 + 尘源 |
| 操作人员 | 躯干 x ∈ [2.35, 2.75] 高 1.45 m + 头部（r = 0.15 m）—— 湿源 + 尘源 |
| 物料架 | x ∈ [3.00, 3.50]，高 1.15 m |
| 温度 | 送风 22 °C，设备表面 35 °C |
| 湿度 | 送风 RH 45%，呼吸区 RH 70% |
| 粒子 | 设备 + 人员双尘源，含重力沉降（被动标量 + 沉降速度） |
| 雷诺数 | Re = U·H/ν ≈ 540（层流单向流） |
2. 两条技术路径
| 高保真真值 | 快速代理 | |
|---|---|---|
| 脚本 | tools/ffu_simulation.py |
tools/ffu_surrogate.py |
| 网格 | 360 × 270（90 px/m） | 120 × 90（1/3 分辨率） |
| 步数 | 14 000 | 5 000 |
| 求解 | D2Q9 LBM + 半拉格朗日标量输运 | 同一套求解器（粗网格）+ 双线性重建 |
| 端到端耗时 | 76 s | 7.3 s（16-27x 加速） |
| 定位 | 验证真值 / 精度基准 | 交互预览 / 趋势级实时 |
为什么"粗网格"是当前最好的快速代理？ 在 AI 神经算子尚未训练完成的阶段，粗网格求解用同一套物理保证趋势一致（速度场相关系数 r = 0.95）， 是零训练成本、零泛化风险的实时路径；同时它天然作为后续 FNO/DeepONet 的对照基线。
3. 趋势验证结果
| 场量 | 全场相关系数（vs 高保真） | 结论 |
|---|---|---|
| 速度 | r = 0.95 | 绕障加速、贴壁射流、回流区结构一致 |
| 粒子浓度 | r = 0.83 | 羽流路径与死角堆积一致 |
| 温度 | r = 0.68 | 热羽下扫与侧向输运一致（粗网格扩散略强） |
代理模型保证趋势级精度，局部场量精度不做保证；需要精确值时切换高保真求解。
4. 结果图
4.1 流场（高保真）

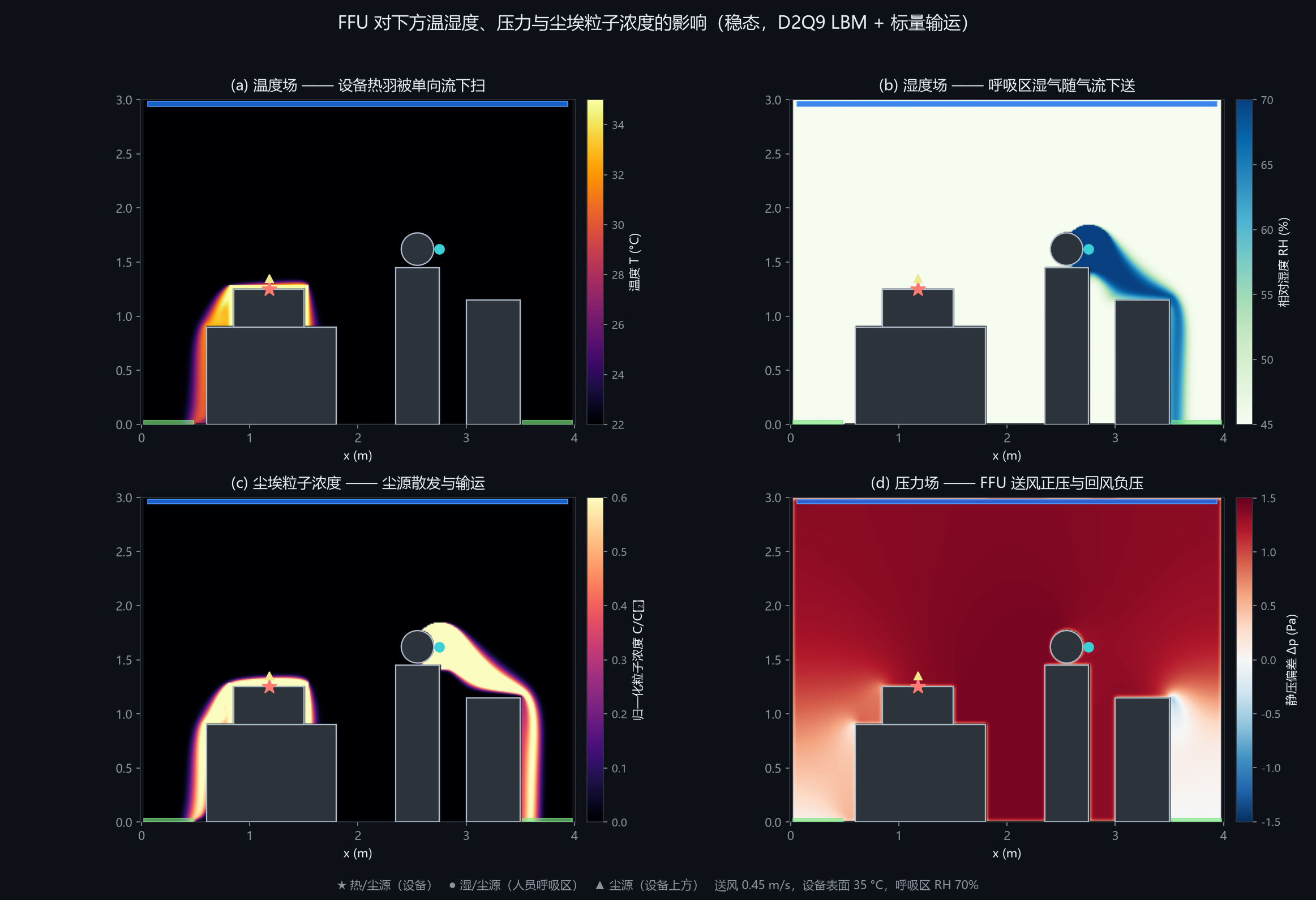

4.2 温湿度 / 压力 / 粒子（高保真）

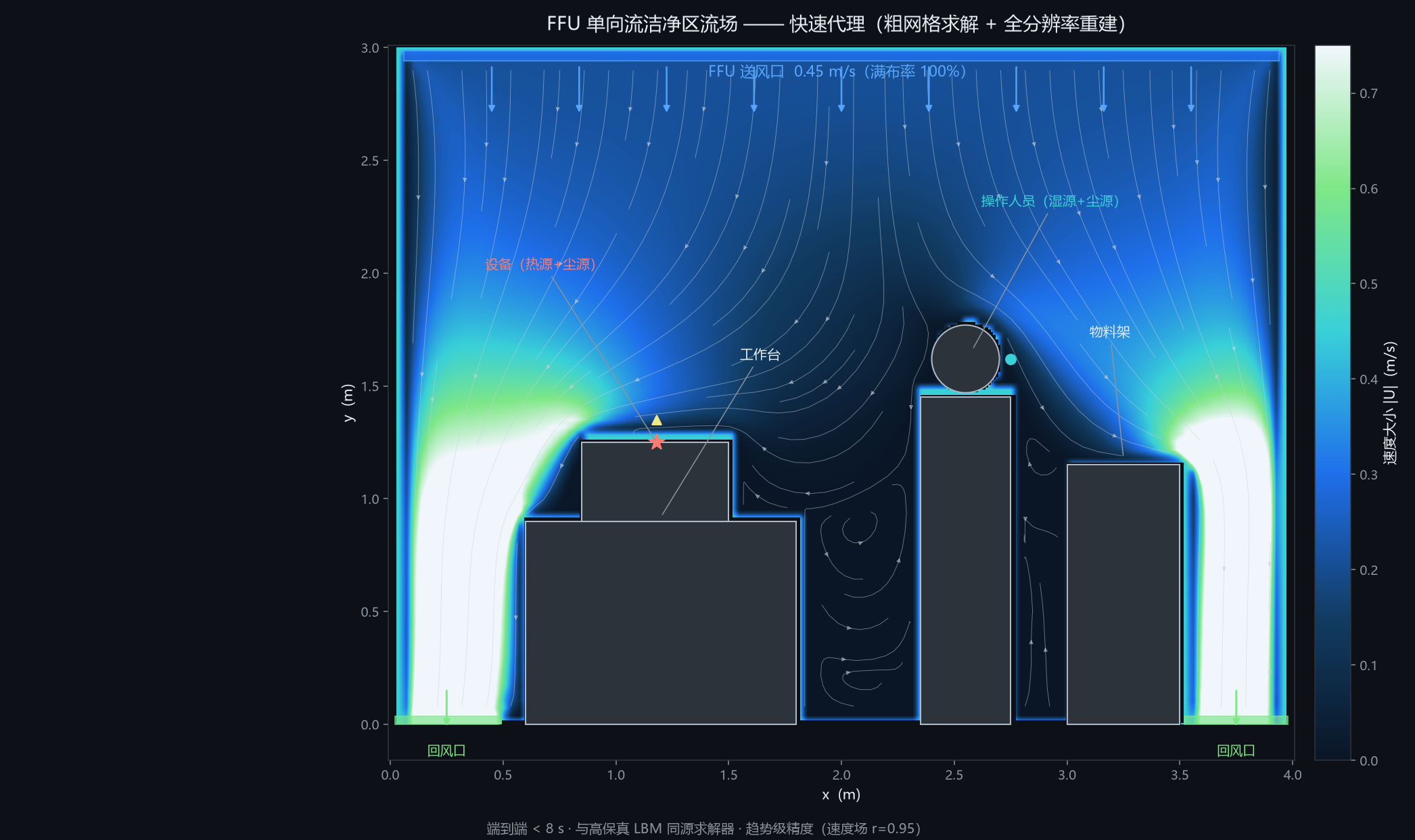

4.3 快速代理（7 秒出图）

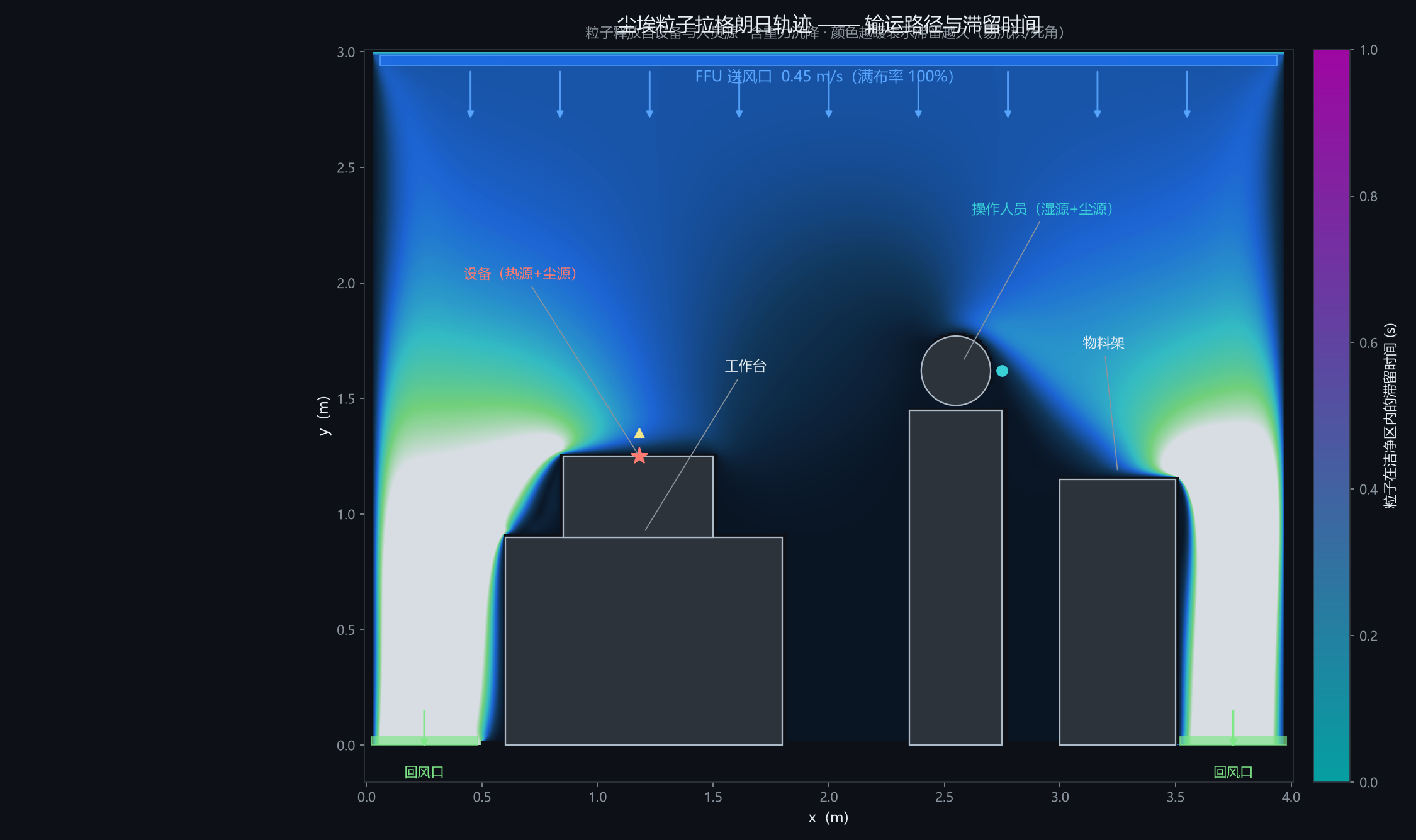

4.4 粒子轨迹与滞留时间
5. 主要物理结论（趋势）
- 单向下扫：FFU 送风把设备/人员散发的热量、湿气与粒子持续向下输运，经底部回风口排出——这是洁净室自净能力的来源；
- 绕障加速：气流在工作台、人员、物料架之间被挤压加速，贴壁/缝隙处流速可达 ~1.5 m/s（约为送风速度的 3 倍）；
- 死角堆积：障碍物背风侧与墙角存在低速回流区，污染物滞留时间显著变长（粒子轨迹图中颜色越暖滞留越久）——这是洁净室布局优化的关键目标；
- 压力分布：送风端相对正压、回风口相对负压，全场压差 < 2 Pa（洁净室典型量级）；
- 人员源不可忽视：呼吸区湿羽流与尘源在单向流下形成明显的下扫羽流，直接影响工作区洁净度。
6. 模型局限（诚实声明）
- 2D 截面：无法刻画三维绕流与横向扩散；
- 等温假设：未耦合浮力（热羽流完全由强制对流主导），真实热源上方可能存在浮力竞争；
- 层流/低 Re：未启用湍流模型，高换气次数下的湍流脉动未建模；
- 粒子为被动标量 + 沉降：未包含凝聚、静电、表面沉积再悬浮；
- 非洁净度认证：粒子浓度为归一化相对值，不可直接对应 ISO 14644-1 等级。
7. 复现命令
# 高保真真值（76 s，输出 3 张图 + npz 场数据）
python tools/ffu_simulation.py
# 快速代理（7 s，输出 2 张图 + 趋势验证对比图）
python tools/ffu_surrogate.py
# 规划图（架构 / 流水线 / 路线图 SVG）
python tools/gen_diagrams.py
# SVG -> PNG
npm install && node tools/svg2png.js
8. 下一步
- 加入浮力项（Boussinesq）验证热羽流竞争；
- 参数化扫描：送风速度 × 障碍物布局 × 源强度 → 数据集 D5；
- 训练 FNO 代理：以 D5 为数据，对标粗网格代理的速度与精度；
- 三维化：FFU 阵列 + 局部障碍物 3D 流场；
- 接入 WebGPU 前端，实现参数拖拽实时刷新。
